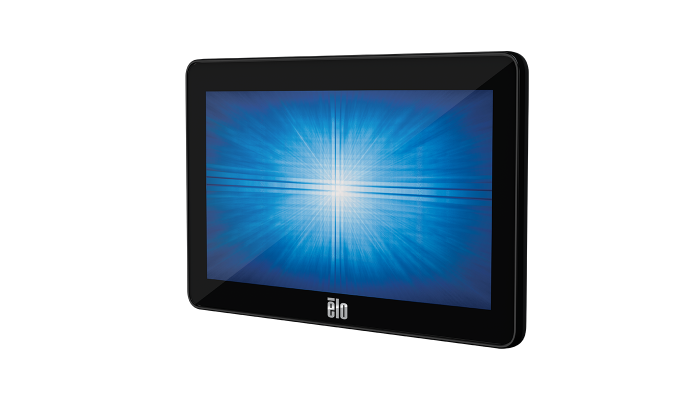

製品特長
- タッチコンピューターに取り付けるカスタマーディスプレイ、または小型のタッチモニターとしての使用を想定。
- タッチパネルは最大10点タッチに対応した投影型静電容量方式を採用。
- モニターは7型ワイドTFT-LCDを採用。
- 1本のUSBケーブルでPCと接続することで、電源入力、映像信号入力、タッチパネル通信が可能。
- VESA Physical Mount規格75mmに対応。(図面ダウンロード)
- UL 、IEC等の安全規格、VCCI やCEマーキング 等のEMC 規格に適合。
- 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
製品名 | ET0702L-2UWA-1-BL-G | ||
---|---|---|---|
製品コード | E796382 | ||
タッチパネル | 投影型静電容量方式 | ||
タッチ点数 | 最大10点 |
3年間の無償保証を提供
製品仕様
一般仕様
- 製品名
- ET0702L-2UWA-1-BL-G(E796382)
- 外形寸法
- 180.6mm(W)×117.2mm(H)×17.7mm(D)
- 重量
- 約0.3kg
- 本体色
- ブラック
- 電源
- DC5V (注:USB TypeAコネクタ側は2つともPCに接続して使用)
- 消費電力
- 5W(最大)
- タッチパネル通信接続
- USBタイプMicro-B ver 2.0(レセプタクル) ※電源入力、映像信号入力、タッチパネル通信用
※専用グラフィックドライバはこちら - 映像信号入力接続
- DisplayLink USB graphics technology (DL-115)
800×480 垂直周波数60Hzに対応 - 使用・保存温度範囲
- 使用時:0~40℃
保存時及び輸送時:-20~60℃ - 使用・保存湿度範囲
- 使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~90%RH(結露なきこと) - 規格
- VCCIクラスB、CCC、China RoHS、BSMI、KC、UL、FCC、c-UL/CSA、IC、CE、RoHS、WEEE、UKCA、RCM、CoC(NOM)、IEC62368-1
- 保証
- 3年間
- スピーカー
- なし
タッチパネル部
- 方式
- 投影型静電容量方式
- タッチ点数
- 最大10点
- タッチパネルドライバ
- インストール不要
- 表面処理
- アンチグレア(非光沢)
- 通信
- USB ver 2.0
表示部
- 画面サイズ
- 7型
- アスペクト比
- 16:9
- 液晶表示(駆動)方式
- TFTアクティブマトリックス方式
- 最大解像度
- 800×480
- 表示エリア
- 153.6mm(H)×86.64mm(V)
- 画素ピッチ
- 0.192mm×0.1805mm
- 表示色
- 1619万色
- 輝度
- 430cd/㎡(タッチパネル装着時の標準値)
- コントラスト比
- 500:1(標準値)
- 視野角
- 上下150°、左右120°(コントラスト比10以上での標準値)
付属品
- 標準付属品
- USBケーブル(2-TypeA-1-Type Micro-B、長さ0.65m)1本
クイックインストールガイド(英語版)
欧州EEIラベル((地域別) 各1式
備考)ケーブルカバーおよびネジは本体に含む
対応OS
対応OSについてはこちらをご覧ください。
注:映像信号用グラフィックドライバのサポートOSについて
本製品はDisplayLink USB graphics technology(DL-115,USB2.0)を使用しています。
以下のOSに対応しています。それぞれ対応するドライバをインストールしてご使用下さい。
Windows 7, Windows 8, Windows 8.1, Windows 10
Windows Embedded OS並びにServer OSで動作しますが、DisplayLink社で正式にサポートしていないため使用する場合は十分に検証を行って下さい。
不具合が発生した場合、弊社を含めサポートすることはできません。
注:映像信号用グラフィックドライバのサポートOSについて
本製品はDisplayLink USB graphics technology(DL-115,USB2.0)を使用しています。
以下のOSに対応しています。それぞれ対応するドライバをインストールしてご使用下さい。
Windows 7, Windows 8, Windows 8.1, Windows 10
Windows Embedded OS並びにServer OSで動作しますが、DisplayLink社で正式にサポートしていないため使用する場合は十分に検証を行って下さい。
不具合が発生した場合、弊社を含めサポートすることはできません。
