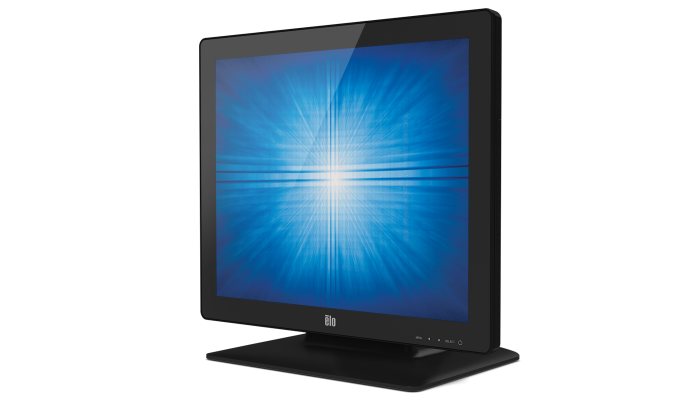

17.0型LCDデスクトップタッチモニター(1723L)
製品特長
- タッチパネルは最大2点タッチに対応し美しい画像と優れた耐久性・信頼性を誇る超音波表面弾性波方式、または最大10点タッチに対応した投影型静電容量方式から選択可能。
- フロントベゼルのないフルフラットな「ゼロベゼル」設計。
- モニターは最大解像度1280×1024の17.0型TFT-LCDを採用。チルトスタンドを取り外しても使用可能。VESA Physical Mount規格 75mmに対応。(図面ダウンロード)
- タッチパネルはUSB接続。
- UL 等の安全規格、VCCI 及びCEマーキングなどのEMI 規格に適合。
- 国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
製品名 | [終息予定品] ET1723L-8UWA-1-BL-MT-ZB-G | ET1723L-2UWA-1-BL-MT-ZB-G | ET1723L-2UWA-1-WH-MT-ZB-G |
---|---|---|---|
製品コード | E785229 | E683457 | E016808 |
タッチパネル | 超音波表面弾性波方式 | 投影型静電容量方式 | 投影型静電容量方式 |
タッチ点数 | 最大2点 | 最大10点 | 最大10点 |
3年間の無償保証を提供
製品仕様
一般仕様
- 製品名
- [終息予定品] ET1723L-8UWA-1-BL-MT-ZB-G (E785229)
ET1723L-2UWA-1-BL-MT-ZB-G(E683457)
ET1723L-2UWA-1-WH-MT-ZB-G(E016808) - 外形寸法
- 392mm(W)×361mm(H)×209mm(D)(ベースチルト75°、本体側チルト0°の場合)
- 重量
- ET1723L-8UWA-1-BL-MT-ZB-G
約5.2kg
ET1723L-2UWA-1-BL-MT-ZB-G / ET1723L-2UWA-1-WH-MT-ZB-G
約4.7kg - 本体色
- ET1723L-8UWA-1-BL-MT-ZB-G / ET1723L-2UWA-1-BL-MT-ZB-G
ブラック
ET1723L-2UWA-1-WH-MT-ZB-G
ホワイト - チルト角度
Position: ベース側角度(typ.)/ 本体側角度(typ.) - Low position: 15°/ 55~90°
High position: 75°/ -5~70° - 電源
- AC100~240V、50/60Hz
- 消費電力
- 50W(本体)
- タッチパネル通信接続
- USBタイプB(レセプタクル)
- 映像信号入力接続
- アナログ:RGBミニD-sub15ピン(メス)
デジタル:DVI-D(メス)
デジタル:HDMIタイプA19ピン(メス) - 使用・保存温度範囲
- 使用時:0~40℃
保存時及び輸送時:-20~60℃ - 使用・保存湿度範囲
- 使用時:20~80%RH(結露なきこと)
保存時及び輸送時:10~90%RH(結露なきこと) - 規格
- VCCIクラスB、CCC、China RoHS、KC、BSMI、UL、FCC Part 15クラスB、c-UL(CSA)、ICES-003クラスB、CEクラスB、RoHS、WEEE、UKCA、C-tickクラスB、IEC62368-1
- 保証
- 3年間
- スピーカー
- 2W×2
タッチパネル部
- 方式
- ET1723L-8UWA-1-BL-MT-ZB-G
超音波表面弾性波方式
ET1723L-2UWA-1-BL-MT-ZB-G / ET1723L-2UWA-1-WH-MT-ZB-G
投影型静電容量方式 - タッチ点数
- ET1723L-8UWA-1-BL-MT-ZB-G
最大2点
ET1723L-2UWA-1-BL-MT-ZB-G / ET1723L-2UWA-1-WH-MT-ZB-G
最大10点 - タッチパネルドライバ
- ET1723L-8UWA-1-BL-MT-ZB-G
HID 準拠のためWindows7 以降の場合インストール不要。 ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバver6.8.2以上をご使用ください。
ET1723L-2UWA-1-BL-MT-ZB-G / ET1723L-2UWA-1-WH-MT-ZB-G
HID準拠のためWindows7以降の場合、インストール不要。ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバver7.2.0以上をご使用下さい。 - 表面処理
- アンチグレア(非光沢)
- 通信
- USB(コントローラ内蔵)
表示部
- 画面サイズ
- 17.0型
- アスペクト比
- 5:4
- 最大解像度
- 1280×1024
- 表示エリア
- 337.9mm(H)×270.3mm(V)(17.0型)
- 画素ピッチ
- 0.264mm(H)×0.264mm(V)
- 表示色
- 1677万色
- 輝度
- ET1723L-8UWA-1-BL-MT-ZB-G
225cd/㎡(タッチパネル装着時の標準値)
ET1723L-2UWA-1-BL-MT-ZB-G/ET1723L-2UWA-1-WH-MT-ZB-G
215cd/㎡(タッチパネル装着時の標準値) - 対応周波数
- 水平:31~60kHz、垂直:56~75Hz
※同期信号が上記範囲内でも、表示可能信号モード以外では正常に表示できない場合があります。詳細はお問い合わせください。 - アナログ同期信号入力
- セパレート、コンポジット(H/V)、SOG
- デジタル信号
- DVI:DVI規格準拠、HDCP非対応
HDMI:HDMI規格ver.1.3準拠、HDCP対応 - OSD
- 対応
- コントラスト比
- 1000:1(標準値)
- 視野角
- 上下160°、左右170°(コントラスト比10以上での標準値)
- プラグアンドプレイ
- VESA DDC 2B 適合
付属品
- 標準付属品
- ・アナログRGBケーブル(ミニD-sub15ピン、オス-オス、長さ1.8m)
・DVI-D 映像信号ケーブル(オス-オス、長さ1.8m)
・HDMIケーブル(タイプA、オス-オス、長さ1.8m)
・ACアダプター(PSE 適合、120x52.5x32.5mm、DCケーブル長1.8m)
・国内用電源ケーブル(PSE 適合、3ピン、長さ1.8m、IEC60320-1 C13コネクタ)
・国内用3 ピン-2ピン電源プラグ変換アダプター(PSE適合)
・ステレオオーディオケーブル(長さ1.8m)
・USBケーブル(フルスピードケーブル、タイプ゚Bプラグ-タイプAプラグ、長さ1.8m)
・クイックインストールガイドおよび注意書き
・VESAマウント用フィラー及び固定用M4なべ頭ネジ4本
・EEIラベル 一式(地域別)
