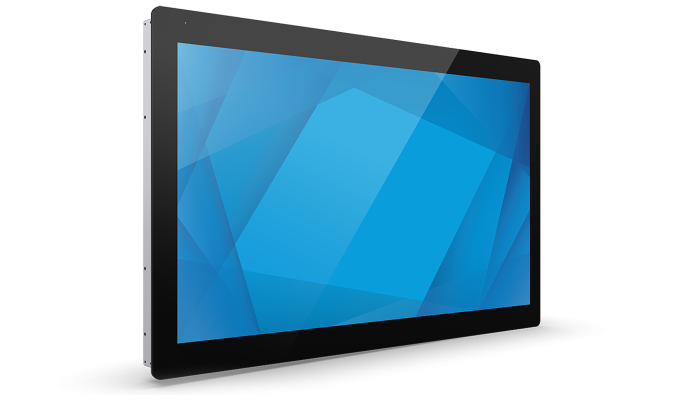

27.0型ワイド組込みタッチモニター/屋外用・広温度範囲（2799L）

製品特長

-20～60℃と動作温度範囲が広く、屋外使用を想定した組込みタッチモニター。用途イメージはこちら（EloのWebサイト）
1320cd/㎡の高輝度27.0型ワイドLCDパネルに投影型静電容量方式タッチパネルを内蔵（オプティカルボンディング仕様）。
タッチスルーに設定変更することにより、6mm 厚のガラス越しでタッチ操作が可能。
USB接続タイプおよびRS-232C接続タイプのタッチコントローラ機能を内蔵。
UL、IECなどの安全規格、VCCI、FCCおよびCEマーキングなどのEMI規格に適合。
アナログRGBとDisplay PortおよびHDMIの映像信号に対応。　　　
VESA physical mount 規格200mm×100mmに準拠。（図面ダウンロード）
産業用途を想定した長寿命設計。
・国内ベンダー製のアルミ電解コンデンサを使用。アルミ電解コンデンサの計算寿命5年以上。
・長寿命LEDバックライトを採用。（個別の仕様についてはお問い合わせ下さい。）
投影型静電容量方式モデルの耐静電気性能は直接8kV/気中27kV（GLI 規格準拠）。

製品名	[受注生産品] ET2799L-2UWA-1-MT-ZB-NPB-OUT-G
製品コード	E399052
タッチパネル	投影型静電容量方式
タッチ点数	最大10点※（タッチスルー設定時は2点）

※タッチパネル通信がUSB接続の場合のタッチ点数。RS-232C接続の場合は最大2点（タッチスルー設定時も2点）。

※ ACアダプタは別売りです。詳細はこちら

※ 受注生産品につきましては、製品毎に納期、最少発注数量が異なる場合がございます（基本的には50台となります）。詳しくは弊社営業担当までお問い合わせ願います。

製品仕様

一般仕様

製品名: ET2799L-2UWA-1-MT-ZB-NPB-OUT-G（E399052）
外形寸法: 658mm(W)×414.9mm(H)×67.6mm(D) ※ブラケットを含まない場合（突起部を除く）
フロンﾄベゼル：なし
重量: 約13.6kg
電源: 定格電圧：DC12V～24V、入力電圧：DC12V（オプションのACアダプター使用、AC100V入力）
消費電力: 70W(Typ.) ※AC100V入力でオプションのACアダプター使用、パワーセーブモードオン時
電源接続: DC ジャック（5.50φ／ 2.5φ）
タッチパネル通信接続: USBタイプB（レセプタクル）
RS-232C ミニD-Sub15ピン（メス）　
注）RS-232Cで使用する場合、一般的なRS-232Cケーブル（D-sub9ピン、オス‐オス）は使用できません。専用のオプションケーブル（E810917）をご使用ください。
映像信号入力接続: アナログ：RGBミニD-sub15ピン（メス）
デジタル：Display Port 20ピン（メス）
デジタル：HDMIタイプA 19ピン（メス）
使用・保存温度範囲: 使用時：-20～60℃
保存時：-30～80℃
使用・保存湿度範囲: 使用時：10～90％RH（結露なきこと）
保存時：10～95％RH（結露なきこと）
規格: VCCIクラスB、CCC、China RoHS、KC、BSMI、RCM、UL、FCCクラスB、c-UL/CSA、ICES-003クラスB、CE、RoHS、WEEE、UKCA、IEC62368-1
VESAマウント規格: 200mm×100mm
保証: 2年間

タッチパネル部

方式: 投影型静電容量方式
タッチ点数: USB接続の場合
最大10点（タッチスルー設定時は2点）

RS-232C接続の場合
最大2点（タッチスルー設定時も2点）
タッチパネルドライバ: USB接続の場合
Windows 7以降の場合、インストール不要。ただしマウスエミュレーションモードで使用する場合などは、弊社デジタイザードライバv6.9.24以上をご使用下さい。

RS-232C接続の場合
デジタイザードライバv7.0.1以上をご使用下さい。
表面処理: アンチグレア（非光沢）
通信: USBおよびRS-232C

表示部

画面サイズ: 27.0型
アスペクト比: 16:9
最大解像度: 1920×1080
表示エリア: 597.89mm(H)×336.31mm(V)（27.0型）
画素ピッチ: 0.3114mm(H)×0.3114mm(V)
表示色: 1677万色
輝度: 1320cd/㎡（タッチパネル装着時の標準値）
OSD: 対応
アナログ同期信号: セパレート、コンポジット（H/V）、SOG
デジタル信号: Display Port ver1.1a準拠 DPCP対応
HDMI 規格ver.1.3 準拠 HDCP 対応
コントラスト比: 1000：1（標準値）
視野角: 上下178°、左右178°（コントラスト比10以上での標準値）
プラグアンドプレイ: VESA DDC2B　適合

付属品

標準付属品: アナログRGBケーブル（ミニD-sub15ピン、オスーオス､長さ1.8m)
USBケーブル（タイプBプラグータイプAプラグ､長さ1.8m、ネジ固定対応）
HDMIケーブル（19ピンオス―19ピンオス､長さ1.8m、ネジ固定対応)
リモートOSDスイッチ PN:E483757(ELO-REMOTE-OSD-RJ45-R)
タッチモニタークイックインストールガイドおよびタッチモニター説明書（地域別エネルギー効率ラベルなどを含む)
側面取り付け用金具とネジ (a) 長辺用ブラケット 2個 (b) 短辺用ブラケット 2個 (c) M4x5mmネジ 20本 (d) M4x6mmネジ 28本
