製品特長

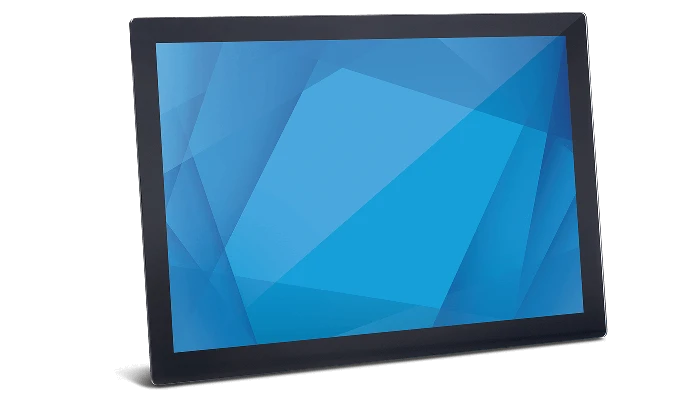

  • TDM（Touch Display Module）の特長
    TDMは、実績のあるEloのタッチパネルに液晶モジュールを貼り合わせた製品で、部材調達や組立工程の簡素化・効率化に貢献します。
    過酷な環境でも優れたタッチ性能と視認性の高い液晶画像を実現します。
    また、化学強化されたカバーガラスには、アンチグレア・額縁/ロゴ印刷などの処理を施すことができるため、FA・メディカル・セルフ注文/発券端末など様々な用途で採用可能です。
    対応サイズは、標準の7/10.1/15.6型に加え、カスタムで32型まで量産が可能です。

構成

タッチパネルを液晶モジュール上に周辺部分で接着した構成が基本形です。
オプションでオプティカルボンディング（主に屋外用途向け）も可能です。

カスタム対応

各種カスタム対応を承ります。弊社は多くの液晶モジュールメーカーと取引がありますので、自社設計・製造のタッチパネルと貼り合わせることにより、お客様のニーズに最適なTDMを実現します。

  1. 液晶モジュール

    解像度、輝度、視野角、インターフェース、動作温度範囲など、ご希望に合う液晶モジュールを探して提案いたします。お客様ご指定の液晶モジュールを採用することも可能です。

  2. タッチパネル

    標準は静電容量方式ですが、5線式抵抗膜方式も選択頂けます。

  3. カバーガラス

    サイズ、厚み、形状、エッジ処理、穴あけ加工、表面処理（アンチグレア、撥水、防汚、耐指紋など）、材質（化学強化ガラス、アクリル(PMMA)など）、額縁印刷（色変更、ロゴ、IR透過印刷など）、飛散防止フィルム貼付けなどのカスタム対応が可能です。

  4. 貼り合わせ

    接着剤またはテープによる外周部貼り合わせ、または、全面貼り合わせのオプティカルボンディングなどを選択頂けます。

  5. タッチパネルコントローラ

    多様なコントロールICからお客様の用途に最適なICを選択します。PCB(ボード)タイプまたはCOFタイプのコントローラを選択頂けます。タッチ点数調整、タッチペン、手袋/水/電磁ノイズなどへの対応など、お客様の要望に応じた最適なチューニングを実施します。

  6. その他

    赤外線カット仕様、UVカット仕様なども承ります。また、これ以外の特殊仕様のご要望も出来る限り対応致しますので、ご相談下さい。

製品仕様

仕様

サイズ
10.1型ワイド
製品コード
E270763
カバーとタッチセンサーの構成
ガラスーフィルムーフィルム
タッチパネル外形寸法
242.0mm×165.6mm
カバーガラス
1.8mm厚 化学強化ソーダガラス
表面処理
アンチグレア 80 ± 10GU
光透過率
88 ± 3%
ヘーズ
<15%
タッチパネルコントローラ形状
COF
タッチパネルインターフェース
USB
タッチ位置ずれ
+/- 2.5mm
最大レポートレート
100Hz以上（コントローラ仕様、設定による）
同時タッチ点数
マルチタッチ （最大 10点）
使用温度範囲
-20°C～+70°C
液晶対角寸法
10.1”
液晶最大解像度
1280×800
液晶表示エリア
217.6mm×136.2mm
液晶輝度
400cd/㎡
液晶バックライト寿命
30,000時間
液晶視野角
上下178°、左右178°
液晶使用温度範囲
-20°C～+60°C
液晶インターフェース
LVDS
保証
2年間
